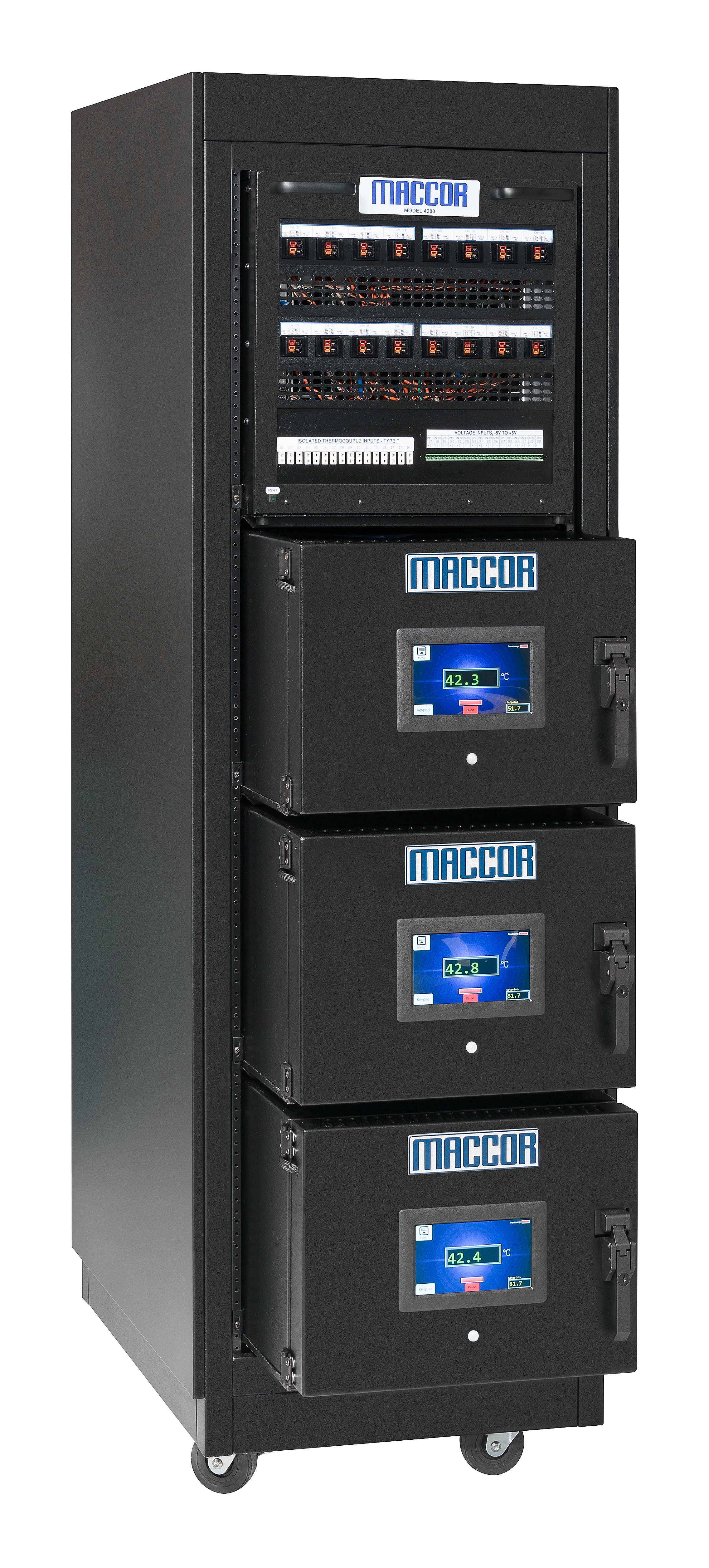

库伦效率仪

产品分类: 学校采购
众说周知,构成电池的材料有多种,每种都会对电池的性能产生影响。那么如何评价这种影响呢,越来越多的方法采用了测量库伦效率。 库伦效率(CE):电池放电容量与同循环过程中充电容量之比。 定义如下: 其中 代表库伦效率。 代表在放电周期,电池放电容量。 代表在充电周期,充电容量。
相关标签:电池化成设备
订购热线:15710787784
S5302系列化成系统
S5302系列化成系统
5302系列产品用于电池研发后阶段,初步小规模生产,大规模生产和生产过程中的质量控制的生产阶段。



    容量

    第一页的方程式 Q是测算出来的。要测算该容量值

    所需的变量只需电流时间这两个变量。变量测的越精确,测算的容量值就越精确,进而库伦效率的测量值就越精确。

    Maccor提供业界领先的电流精度和时间测量能力,其标定电流精度为0.01% FS,而实测精度一般可达到< 0.005% FS。充电和放电电流都是独立校准的,这样可以使得充电和放电之间的测量误差最小。Maccor区别于其他依赖PC时间的测试系统,使用了独立的板上晶振用于计量时间,该晶振具有25 PPM /°C级的稳定性。

    电压

    在一个循环寿命测试周期中,充电和放电所用的时间是从电压变化开始计算时间,直到电压到达相应的电压端点为止。因此必须要能够准确的测量电压值。

    Maccor系统标定的电压精度为0.02%FS。因此,对于0~5 V的系统其标定精度为±0.001 V。对于一个测量精度通常是±0.01%FS5V的通道,其误差为±0.0005 V

    Maccor系统通道能够在上下循环结束电压之间,调整到更高精度的电压测量。例如,如果测试设备是在3.0V4.2V这两个循环结束电压之间进行测试,测试通道可以使用这些测试值作为上下校准点而进行校正。这种方法创造了一个从3.0V4.2V之间精确的斜率,使得电压测量进一步提高精度。可以提高测量精度到±0.005% FS。或者对5V的通道精度到0.00025V

    数据采集

    Maccor系统的通道集成了标准每10ms数据采集(电流、电压、时间)功能,这意味着没有必要如表1那样每隔一段时间进行数据采集,比如每1秒或每1分钟进行数据采集。Maccor系统仅需要在每一个充电/放电循环中,从任意数据点开始到另一个数据点结束就能精确的计算出电容值。

    传统库伦效率测试采用大量数据来测量出电压和测算出电容,这需要一直进行数据采集,即使到达终点电压也不停止采集。通过使用插补软件来估算出越过电压终点的时间。而Maccor系统可以不需要大量的数据和插补软件就能测量出库伦效率值。

    温度

    为了实现可重复的测量,必须控制把温度控制在两方面。第一方面是温度的稳定度,测试电芯所在的环境测试室温度应维持在一个恒定温度<±1°CMaccorMTC-010MTC-020,其设备参数超过了这个要求。标定的稳定度在0.8°C,但是实测的稳定度能够达到小于0.1°C

    第二方面是可控制的环境测试设备,实验室的测试环境通常要保持在20°C ±2°C。控制在这个范围会减少误差,减少温度变化对电子元器件的影响。

    容量

    第一页的方程式 Q是测算出来的。要测算该容量值

    所需的变量只需电流时间这两个变量。变量测的越精确,测算的容量值就越精确,进而库伦效率的测量值就越精确。

    Maccor提供业界领先的电流精度和时间测量能力,其标定电流精度为0.01% FS,而实测精度一般可达到< 0.005% FS。充电和放电电流都是独立校准的,这样可以使得充电和放电之间的测量误差最小。Maccor区别于其他依赖PC时间的测试系统,使用了独立的板上晶振用于计量时间,该晶振具有25 PPM /°C级的稳定性。

    电压

    在一个循环寿命测试周期中,充电和放电所用的时间是从电压变化开始计算时间,直到电压到达相应的电压端点为止。因此必须要能够准确的测量电压值。

    Maccor系统标定的电压精度为0.02%FS。因此,对于0~5 V的系统其标定精度为±0.001 V。对于一个测量精度通常是±0.01%FS5V的通道,其误差为±0.0005 V

    Maccor系统通道能够在上下循环结束电压之间,调整到更高精度的电压测量。例如,如果测试设备是在3.0V4.2V这两个循环结束电压之间进行测试,测试通道可以使用这些测试值作为上下校准点而进行校正。这种方法创造了一个从3.0V4.2V之间精确的斜率,使得电压测量进一步提高精度。可以提高测量精度到±0.005% FS。或者对5V的通道精度到0.00025V

    数据采集

    Maccor系统的通道集成了标准每10ms数据采集(电流、电压、时间)功能,这意味着没有必要如表1那样每隔一段时间进行数据采集,比如每1秒或每1分钟进行数据采集。Maccor系统仅需要在每一个充电/放电循环中,从任意数据点开始到另一个数据点结束就能精确的计算出电容值。

    传统库伦效率测试采用大量数据来测量出电压和测算出电容,这需要一直进行数据采集,即使到达终点电压也不停止采集。通过使用插补软件来估算出越过电压终点的时间。而Maccor系统可以不需要大量的数据和插补软件就能测量出库伦效率值。

    温度

    为了实现可重复的测量,必须控制把温度控制在两方面。第一方面是温度的稳定度,测试电芯所在的环境测试室温度应维持在一个恒定温度<±1°CMaccorMTC-010MTC-020,其设备参数超过了这个要求。标定的稳定度在0.8°C,但是实测的稳定度能够达到小于0.1°C

    第二方面是可控制的环境测试设备,实验室的测试环境通常要保持在20°C ±2°C。控制在这个范围会减少误差,减少温度变化对电子元器件的影响。
